Setting dasar switch cisco

Assalamu’alaikum wr.wb..

Hi. Gan. Pada kesempatan kali ini saya akan sedikit berbagi tentang konfigurasi dasar switch cisco, emang apa sih fungsi nya ? fungsi nya adalah langkah awal kita mengkonfigurasi switch cisco tersebut dan disarankan untuk para pemula.. ada apa aja sih? Mau tau? Simak penjelasan saya berikut ini :

Kalau anda ingin mengkonfigurasi switch tersebut, anda harus melakukan hal’’ berikut:

1. Pertama, buka aplikasi cisco packet tracer

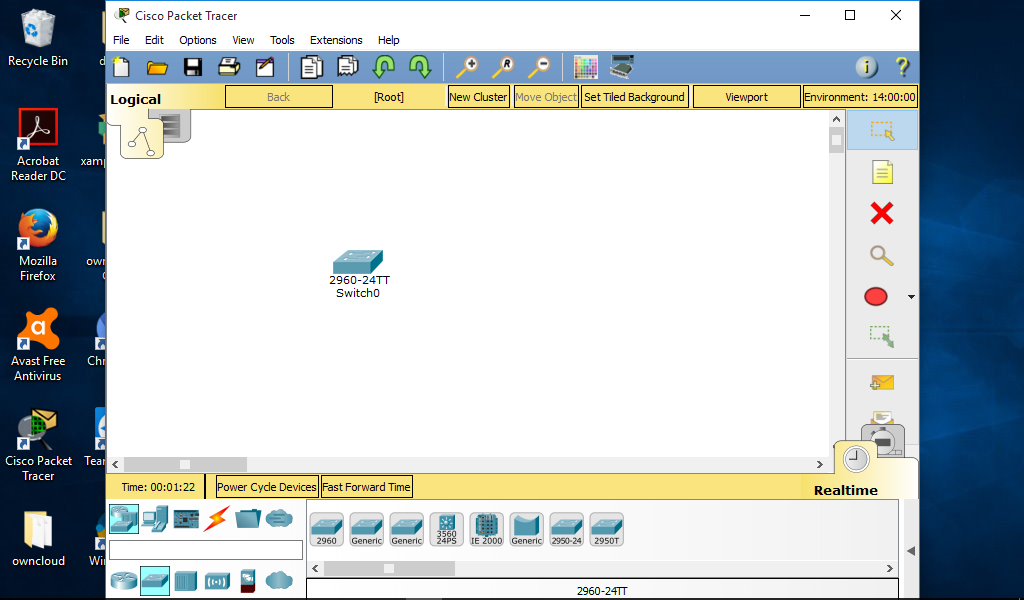

2. Lalu pilih 1 switch

3. Lalu double klik gambar switch tersebut

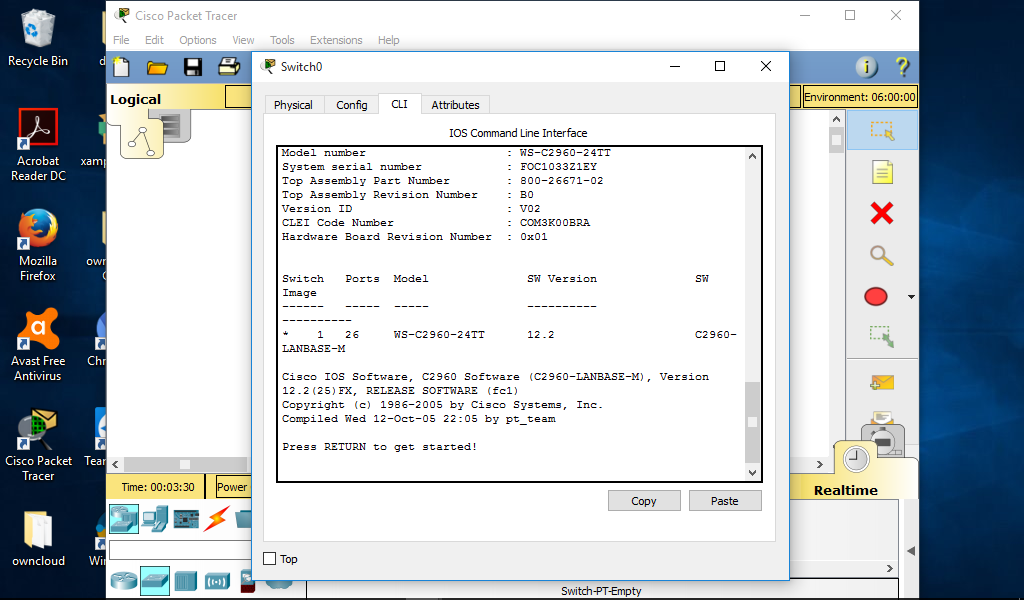

4. Kemudian pilih tab “CLI”

5. Ketikan perintah berikut

Switch>enable

   Perintah tersebut berfungsi untuk mengaktifkan konfigurasi

6. Agar kita bisa memulai konfigurasi, maka ketikan

Switch# conf t

Dan selanjutnya kita bisa memulai untuk melakukan konfigurasi..

1. Merubah hostname/nama

Berfungsi untuk memberikan nama switch, caranya:

Switch(config)# hostname prakerin (nama yang diinginkan)

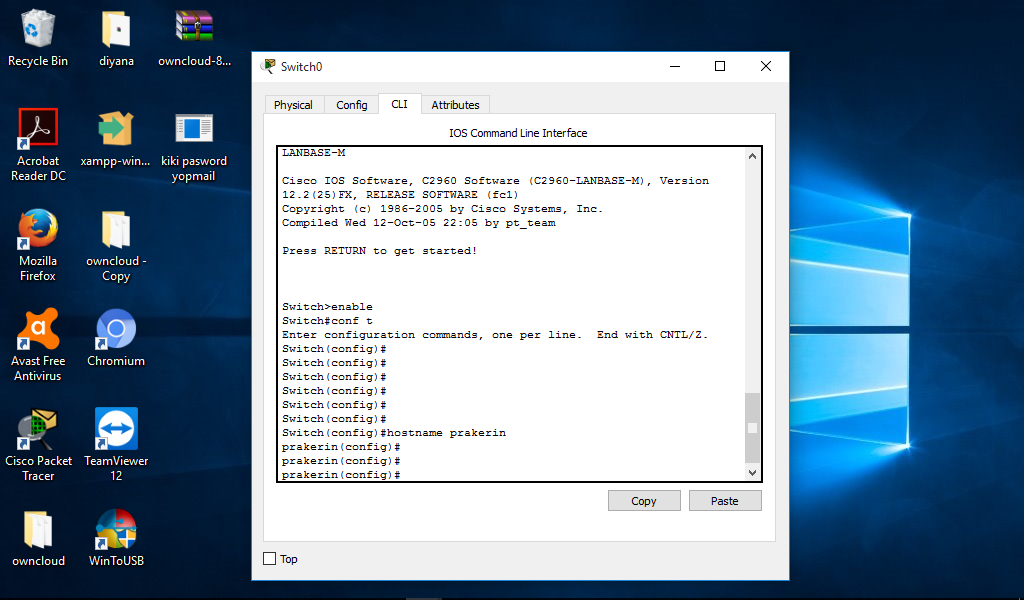

Lalu tekan enter, lihat hasilnya:

2. Enable secret (password)

Perintah ini berfungsi untuk mengamankan switch kita agar tidak bisa di otak-atik olh orang lain, sehingga hanya orang yg tau password tsb yang bisa mengkonfigurasi switch, syntax nya:

Prakerin(config)# enable secret indonet(contoh)

Prakerin(config)# exit

Prakerin#

Prakerin# disable

Prakerin>enable

Password : (masukan password yg tadi )

Prakerin#

3. Setting dasar VLAN di switch

VLAN ( Virtual LAN ) adalah sebuah metode yang terdapat pada jaringan, yang mana secara fisik jaringan tersebut berada dalam 1 segmen, akan tetapi pada kenyataan nya berbeda segmen. VLAN ini juga berfungsi untuk mempermudah konfigurasi, pengamanan,dll.

Berikut konfigurasinya:

1. Di switch

Switch> enable

Switch> vlan database

Switch(vlan)#

Switch(vlan)#vlan 100 name RUMAH

VLAN 100 added:

Name: RUMAH

Switch(vlan)#vlan 200 name KANTOR

VLAN 200 added:

Name: KANTOR

Switch(vlan)#

Switch(vlan)#exit

Switch(config-if)#

Switch(config-if)#int fa0/1

Switch(config-if)#sw mo acc

Switch(config-if)#sw acc vlan 100

Switch(config-if)#int fa0/2

Switch(config-if)#sw mo acc

Switch(config-if)#sw acc vlan 100

Switch(config-if)#int fa0/3

Switch(config-if)#sw mo acc

Switch(config-if)#sw acc vlan 200

Switch(config-if)#int fa0/4

Switch(config-if)#sw mo acc

Switch(config-if)#sw acc vlan 200

Switch(config-if)#exit

Switch(config)#

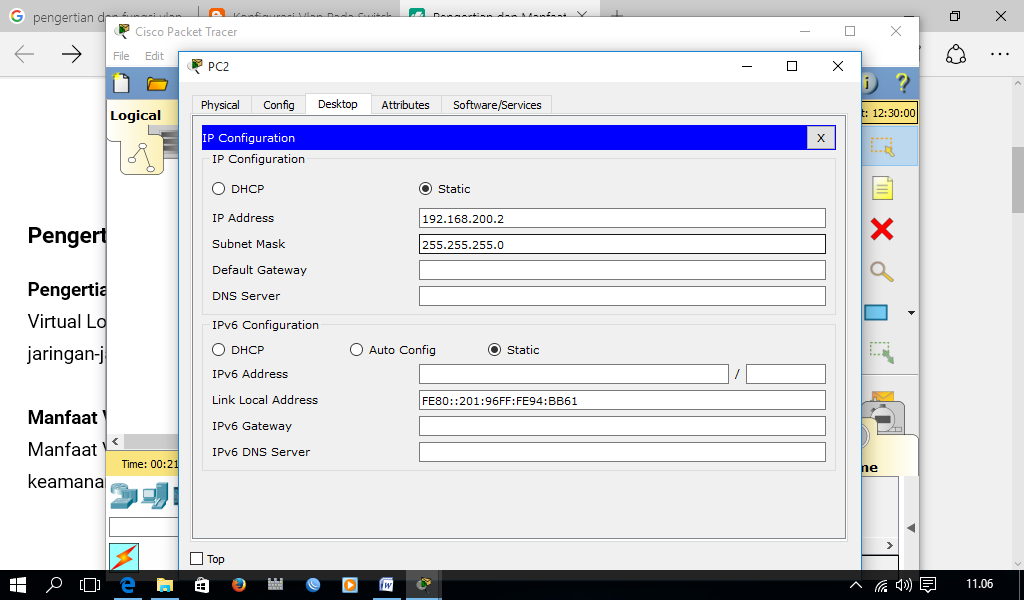

2. Langkah selanjutnya kita atur ip address di masing’’ pc , sesuai VLAN yg ditentukan

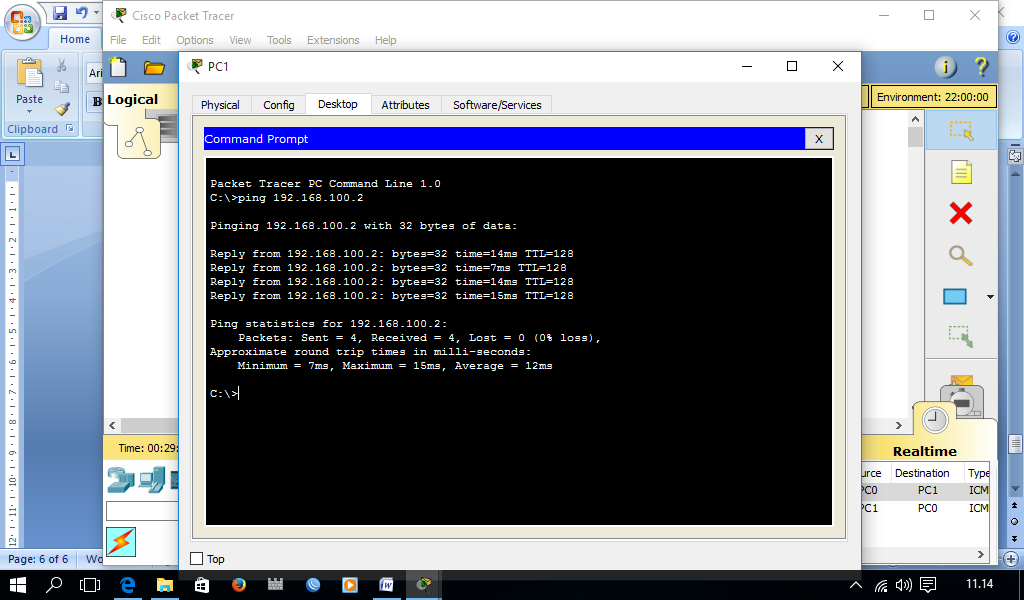

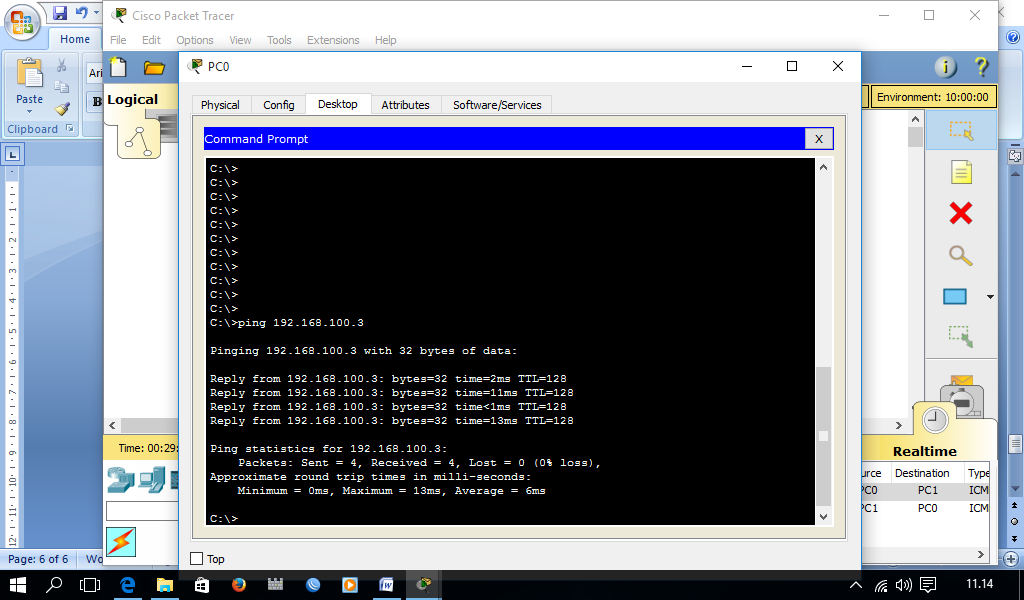

3. Selanjutnya kita test koneksi antar sesama VLAN

Dan berhasil...

NB :

Konfigurasi ini hanyalah untuk koneksi sesama vlan saja dan hanya menggunakan switch, tanpa menggunakan router. Untuk lebih jelasnya, tunggu postingan selanjutnya...

Terimakasih, semoga bermanfaat... :D
